في صندوق عدّة دراجة هوندا CB125F مفتاح صغير ذو سنّ واحد، وله وظيفة واحدة: تدوير حلقة التحميل المسبق على المساعدَين الخلفيَّين بين خمسة مواضع. الأوّل أليَن والخامس أقسى، والموضع القياسيّ هو الثاني[7]. هذا كلّ ما تملكه هذه الدراجة من ضبط التعليق. ودراجة ياماها MT-07 تضيف عليه برغيّاً واحداً للارتداد على المساعد الخلفيّ[6]. مفردات الضبط التي تملكها يحدّدها ما ركّبه المصنع، لا ما تقرؤه في المنتديات.
في مقال الدفع الأخير وصلت القوّة إلى الإطار. هنا ما يحمل هذا كلّه ويقرّر كيف تستدير الدراجة وكيف تمتصّ المطبّ: الهيكل، وهندسة التوجيه، والشوكة الأمامية، والذراع والمساعد الخلفيّ. وفيه كيف تقيس الترهّل قبل أن تلمس أيّ برغيّ، وماذا يفعل كلّ ضابط من الثلاثة، وأين تتوقّف البراغي ويبدأ الإصلاح. وأصحّح في طريقي أرقاماً ومصطلحات في النسخة الأولى من هذا المقال.
الهيكل: ما الذي يفعله فعلاً
وظيفة الهيكل واحدة: أن يربط رأس التوجيه بمفصل ذراع التعليق برباط لا يلتوي تحت الحمل. كلّ ما عداه ثانويّ. فحين تميل في منعطف، تدفع العجلة الأمامية في اتّجاه والخلفية في اتّجاه، والهيكل هو الذي يمنع الاثنتَين من أن تعملا في خطَّين مختلفَين. ولهذا يصف مهندسو الهياكل الأنبوبية عملهم بأنّه وصل رأس التوجيه بمفصل الذراع بأقصر طريق ممكن، بأنابيب مرتّبة في مثلّثات متتابعة[1].

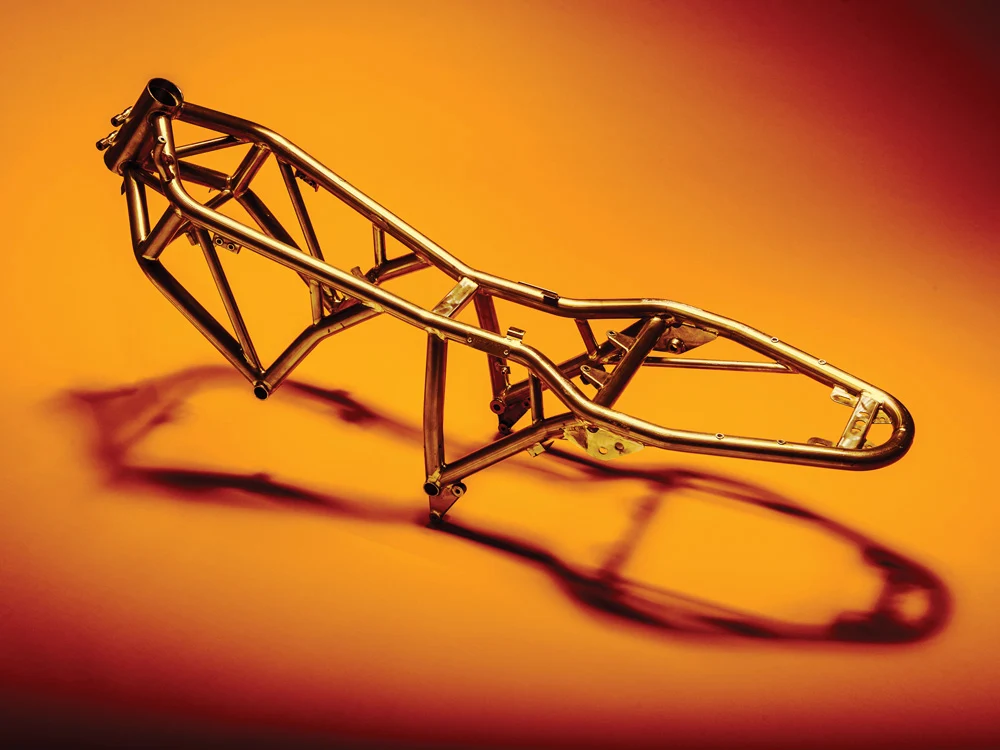

والمثلّث هو السرّ. الشكل الوحيد الذي لا يتشوّه من دون أن يتمدّد ضلعه أو ينضغط، فالإطار المربّع يتحوّل إلى معيّن بضغطة، والمثلّث لا. من هنا جاء الهيكل الأنبوبيّ الذي تراه على دوكاتي وكيه تي إم وكثير من دراجات 125 عندنا، وهو رخيص التصنيع نسبياً، قابل للإصلاح باللحام، ويعرض جماله بدل أن يخفيه.

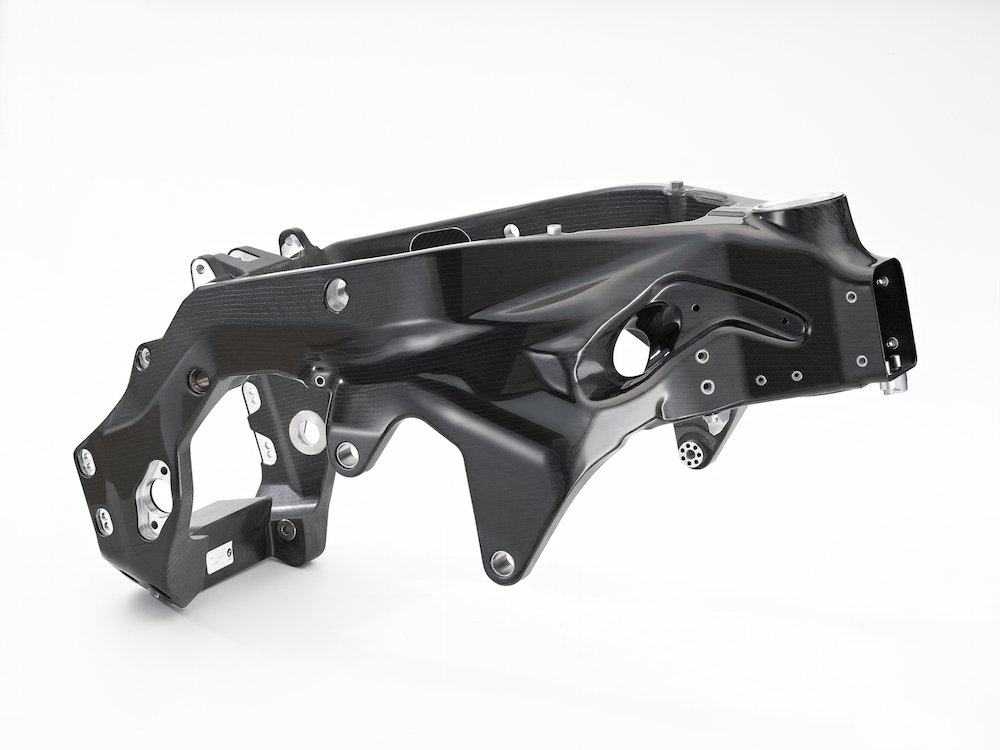

والمدرسة الثانية تستبدل الأنابيب بعارضتَين عريضتَين تلتفّان حول المحرّك من جانبَيه لتصلا رأس التوجيه بمفصل الذراع بأقصر مسافة، وهو ما يسمّيه المهندسون الهيكل المزدوج العارضة[1]. الألمنيوم يسمح بمقطع عريض مجوّف يقاوم اللَّيّ أكثر من أنبوب بالوزن نفسه، ولهذا صار هيكل الدراجات الرياضية اليابانية. وفوق المدرستَين مواد أغلى: الكربون في دراجات السباق، والمغنيسيوم والتيتانيوم في حالات خاصّة[1].
وحيلة ثالثة تختصر المعدن كلّه: تثبيت المحرّك تثبيتاً صلباً في الهيكل فيصير جزءاً حاملاً من البنية، وهو ما يسمّى العنصر المجهَد[1]. كتلة المحرّك صلبة أصلاً، فلماذا تُحمَل بدل أن تَحمِل؟ والنتيجة هيكل أخفّ بأنابيب أقلّ، وثمنها أنّ فكّ المحرّك يصير عملية أكبر.
ولهذا كلّه نتيجة تخصّ أسواق الدراجات المستعملة عندنا. الهيكل الذي التوى في حادث لا يعود كما كان بالطَّرق ولا بالتسخين، لأنّ ما تغيّر معه هو المسافات بين رأس التوجيه ومفصل الذراع ومحور العجلة. دراجة بهيكل مستقيم ظاهرياً وهندسة منحرفة بضعة ميليمترات تسحب إلى جهة على الطريق المستقيم، وتأكل إطاراً من حافّة واحدة، ولا يصلحها ضبط تعليق ولا موازنة عجلات. وعلامة الشكّ الأولى مجّانية: قف خلف الدراجة ووازن بعينك بين العجلتَين، ثمّ انظر إلى ملصق رقم الهيكل هل عليه أثر إعادة طلاء أو لحام.
الهندسة: لماذا تعود المقود إلى الاستقامة وحدها
اترك المقود لحظة على طريق مستقيم فتجد الدراجة تمشي مستقيمة. الذي يفعل ذلك بُعدٌ هندسيّ اسمه المقدار التتبعيّ، وهو المسافة الأفقية بين النقطة التي يلتقي فيها محور التوجيه بالأرض والنقطة التي يلامس فيها الإطار الأرض[4]. محور التوجيه مائل إلى الخلف، فيلتقي الأرض أمام نقطة التلامس، ويبقى الإطار متأخّراً عنه كما تتأخّر عجلة عربة التسوّق عن محور دورانها. الشكل 1 يرسم المسافتَين.
وميل المحور عن العمود الرأسيّ هو زاوية الميل، والقانون بينهما مباشر. زاوية أكبر تعطي مقداراً تتبعيّاً أكبر، والمقدار الأكبر يعني ثباتاً أعلى وتوجيهاً أثقل، والعكس يعني توجيهاً خفيفاً وثباتاً أقلّ[4]. ومعهما بُعد ثالث يعدّل الحساب: إزاحة الشوكة، وهي المسافة بين محور التوجيه ومركز العجلة، وزيادتها تنقص المقدار التتبعيّ وتخفّف التوجيه[4]. فالمصنّع يملك مقبضَين لضبط شخصية الدراجة قبل أن يركّب فيها نابضاً واحداً.
ومن هنا تُقرأ فئات الدراجات بالعين. الرياضية تميل محورها قليلاً وتقصّر قاعدة العجلات فتستدير بلمسة وتتعب على الطريق الطويل، والكروزر يمدّ الميل وقاعدة العجلات فيمشي كالسكّة ويكره المنعطف الضيّق، والدراجة العملية بينهما. وأمر يغفله من يبدّل الإطارات: إطار أعلى أو أخفض قليلاً يغيّر هذه الهندسة كلّها، لأنّ نصف قطر الإطار داخل في حساب المقدار التتبعيّ.
وقاعدة العجلات، أي المسافة بين محورَي العجلتَين، تعمل في الاتّجاه نفسه. قاعدة أطول تزيد الثبات الطوليّ وتصعّب رفع العجلة الأمامية، وقاعدة أقصر تجعل الدراجة أرشق وأسرع استجابة وأميل إلى الرفع[4]. وشدّ السلسلة يغيّر هذه القاعدة بضعة ميليمترات في كلّ ضبط، وهذا سبب إضافيّ لضبط الشدّادَين بالمقدار نفسه على الجانبَين كما شرحتُ في المقال السابق.
الشوكة: نابض وزيت في أنبوبَين

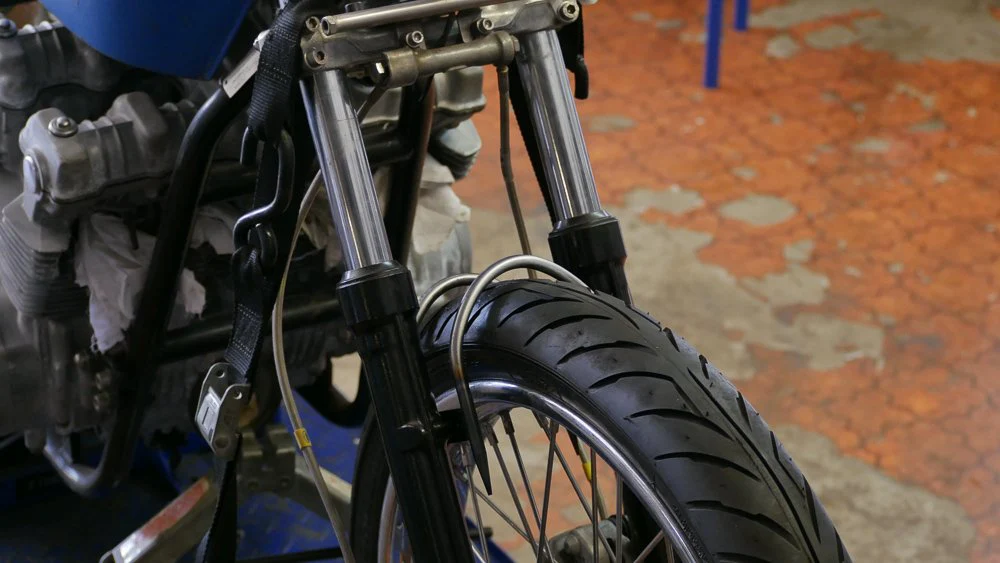

الشوكة التلسكوبية أنبوبان ينزلق أحدهما داخل الآخر، وفيهما النابض والمخمّد معاً[2]. النابض يحمل الوزن ويردّ الصدمة، والزيت يمنع النابض من أن يرتدّ بحرّية. والفرق بين القطعتَين أساسيّ: النابض يخزّن الطاقة ولا يبدّدها، والمخمّد هو الذي يحوّلها إلى حرارة بدفع الزيت عبر ثقوب وصمّامات ضيّقة[5]. لو عمل النابض وحده لارتدّت الدراجة على كلّ مطبّ مرّتَين أو ثلاثاً.
وشكل الشوكة انقلب في الدراجات الحديثة، فالشوكة المقلوبة تضع الأنبوب الأعرض في الأعلى مثبَّتاً في المشابك، والأضيق في الأسفل عند المحور، فتكسب صلابة في اللَّيّ وتخفّ كتلتها غير المعلَّقة[2]. وثمنها عيب واحد صريح: إن تسرّب زيت من جلدة المنزلق العلويّ نزل الزيت كلّه وضاع التخميد[2]، بينما تحتفظ الشوكة التقليدية بزيتها في أسفلها.
وداخل الشوكة فرق آخر لا يُرى من الخارج. النوع الرخيص يخمّد بدفع الزيت عبر ثقب واحد في قضيب، وسلوكه وسط بين قاسٍ على المطبّات الصغيرة ورخو على الكبيرة. والنوع الأغلى شوكة الخرطوشة، وهي تخمّد بثقب دقيق في السرعات البطيئة وبحزمة شرائح مرنة في السرعات العالية. فتصير قاسية على النتوء الصغير وأليَن على الحفرة الكبيرة، وتسمح بضبط الانضغاط والارتداد كلٍّ على حدة[3].
الخلف: ذراع ومساعد
الخلف أبسط في مبدئه: ذراع متأرجح يدور على مفصل في الهيكل، ومحور العجلة في طرفه الآخر، ومساعد أو مساعدان يربطان الذراع بالهيكل[3]. وفي السبعينيات والثمانينيات قفز مشوار العجلة الخلفية من نحو تسعة أو عشرة سنتيمترات إلى ثلاثين في دراجات الطرق الوعرة، والمساعد الواحد أثبت تفوّقاً واضحاً على المساعدَين فصار القاعدة[3].
والمساعد الواحد يجلس قرب مركز الدراجة فيسخن أقلّ ويعمل بزاوية أفضل، ويسمح بنظام وصلات يجعل النابض يقسو تدريجياً مع الانضغاط. والمساعدان يبقيان على الكروزر والدراجات الكلاسيكية لسبب شكليّ أوّلاً، ولأنّ ضبطهما أبسط. ودليل هوندا يضيف شرطاً عملياً لمن يملكهما: اضبط الاثنَين على الموضع نفسه[7]، فمساعدان مختلفان يلويان الذراع في كلّ مطبّ.
وكلمة عن الكتلة غير المعلّقة، لأنّها تفسّر قرارات كثيرة. كلّ ما يتحرّك مع العجلة ولا يحمله النابض، أي الإطار والجنط والفرامل ونصف الذراع، كتلة تضطرّ الأرض إلى تحريكها في كلّ نتوء. كلّما قلّت تبعت العجلة الأرض أسرع وبقيت ملامسة لها. ولهذا كانت الشوكة المقلوبة مكسباً، ولهذا كان الذراع أحاديّ الجانب، على جماله، خطوة إلى الوراء في هذا الباب تحديداً[3].
الترهّل: القياس الذي يسبق كلّ برغيّ
الترهّل هو المقدار الذي ينضغط به التعليق تحت وزن ما يحمله، ويُقاس بالفرق بين طوله ممدوداً تماماً وطوله وهو محمَّل[3]. وهو أوّل قياس في ضبط أيّ دراجة، لأنّه الذي يضع ارتفاع الدراجة وخلوصها عن الأرض وزاوية ميلها ومقدارها التتبعيّ في مجالها الصحيح[8]. اضبط البراغي قبله وأنت تضبط على أساس متحرّك.
والمصطلحات هنا فوضى، وأصحّح ما كتبتُه في النسخة الأولى. والقياسان اللذان يُبنى عليهما الرقم في الشكل 2. القياس الأوّل يؤخذ والراكب بكامل عدّته على الدراجة، ويسمّيه بعض الكتّاب «ترهّل الراكب» وبعضهم «الترهّل الساكن»، والقياس الثاني يؤخذ والدراجة على وزنها وحدها بلا راكب ويسمّى «الترهّل الحرّ»[9][8]. المهمّ أن تعرف أيّ القياسَين يقصد المرجع الذي تقرؤه، لا أن تحفظ الاسم.
والأرقام المتداولة بين المختصّين متقاربة ومختلفة قليلاً. آري هينينغ في مجلّة موتورسايكليست يضع ترهّل الراكب لدراجة الطريق بين 30 و40 ميليمتراً أماماً وخلفاً[8]. وإيفانز برازفيلد في مجلّة موتورسايكل يضيّق النطاق إلى 30 حتى 35 للطريق و25 حتى 30 للحلبة[9]. خذ رقم دليلك إن وُجد، وإلّا فاعمل داخل هذا النطاق.
وطريقة القياس تحسب حساب الاحتكاك الداخليّ في الجلد والأدلّة، وهو ما يجعل التعليق يقف قبل موضعه الحقيقيّ. لهذا يؤخذ القياس ثلاث مرّات: طول ممدود تماماً، ثمّ طول بعد ضغط التعليق وتركه يصعد، ثمّ طول بعد رفعه وتركه ينزل، ويُؤخذ متوسّط الأخيرَين[8][9]. الفرق بين الرقمَين الوسطيَّين هو مقدار الاحتكاك، وكبره وحده علامة على تعليق يحتاج صيانة.
وأهمّ ما يقوله الترهّل هو حكمه على النابض نفسه. إن اضطررت إلى تحميل مسبق كبير لتبلغ الرقم الصحيح حتى اختفى الترهّل الحرّ تماماً، فالنابض أليَن من وزنك. وإن بقي الترهّل الحرّ كبيراً، فالنابض أقسى من وزنك[9]. برازفيلد يضع الترهّل الحرّ الخلفيّ بين صفر وخمسة ميليمترات[9]، وفي النسخة الأولى كتبتُ خمسة إلى عشرة من دون مصدر، فأصحّحه. والدرس العمليّ أنّ راكباً وزنه مئة كيلوغرام على دراجة نوابضها مضبوطة لسبعين لن يصلحها برغيّ.
وقبل البراغي ضابط أرخص منها كلّها ويسبقها في الأثر: ضغط الإطار. الإطار هو أوّل نابض في الدراجة وآخر ما يلمس الأرض، وبضعة أرطال من الضغط تغيّر إحساس التعليق أكثر من نقرتَين على أيّ برغيّ. إطار ناقص الضغط يجعل الدراجة تبدو رخوة في المنعطف ويسخن ويتآكل من حافّتَيه، وزائد الضغط يجعلها تقفز على النتوءات ويقلّل مساحة التلامس. اضبط الضغط على البارد بحسب ملصق الدراجة قبل أن تحكم على تعليقها، وعن هذا تفصيلٌ في مقال الإطارات.
ويفيد أن تعرف ما الذي تبحث عنه قبل أن تدير شيئاً. التعليق المضبوط يمتصّ المطبّ بحركة واحدة هادئة ثمّ يعود إلى موضعه ولا يتأرجح، ويبقى الإطار ملامساً للأرض على المطبّات المتتابعة، ولا تشعر بضربة معدنية في آخر المشوار. والتعليق غير المضبوط يعطي واحدة من ثلاث. ارتجاج قاسٍ ينقل كلّ حصاة إلى يدَيك، أو ترنّح وتمايل بعد كلّ نتوء، أو غوص طويل في المقدّمة عند الفرملة يجعل العجلة الخلفية خفيفة. سمِّ ما تشعر به أوّلاً، فالبرغيّ الصحيح يأتي بعد التشخيص لا قبله.
البراغي الثلاثة
الأوّل التحميل المسبق، وهو الذي يضغط النابض قبل أن تركب. لا يغيّر قساوة النابض ولا صلابته، ويغيّر ارتفاع الدراجة ونقطة بدايتها في مشوار التعليق[3]. تزيده حين تحمل راكباً ثانياً أو حقائب، وتنقصه حين تركب وحدك خفيفاً. وهو الضابط الوحيد على أغلب دراجات 125 و150 في أسواقنا، كـCB125F بمواضعها الخمسة، وهوندا تحذّر من القفز من الموضع الأوّل إلى الخامس مباشرة لأنّه قد يتلف المساعد[7].
وأكثر استعمال حقيقيّ لهذا الضابط في شوارعنا هو الراكب الثاني. وزن إضافيّ يقع كلّه تقريباً فوق العجلة الخلفية يغرق المؤخّرة، فترتفع المقدّمة وتزيد زاوية الميل ويطول المقدار التتبعيّ، فيصير التوجيه ثقيلاً والعجلة الأمامية خفيفة على الأرض. رفع التحميل المسبق درجة أو درجتَين يعيد الدراجة إلى ارتفاعها، ودقيقتان بمفتاح العدّة قبل الرحلة توفّران ساعة من القيادة على دراجة لا تستدير.
والثاني الارتداد، وهو سرعة عودة التعليق بعد أن ينضغط. ارتداد قليل جداً يجعل الدراجة تقفز بعد المطبّ كالكرة، وكثير جداً يجعل التعليق ينزل ولا يعود في الوقت، فيتراكم الانضغاط على مطبّات متتابعة حتى يصل التعليق إلى آخره. ودليل ياماها يصف طريقة ضبطه بدقّة: أدر البرغيّ في اتّجاه الزيادة حتى يقف، ثمّ عُدّ اللفّات في اتّجاه النقصان[6]. هذه هي الطريقة الوحيدة لمعرفة أين أنت من المجال.
والثالث الانضغاط، وهو سرعة نزول التعليق عند الصدمة، ولا تجده إلّا في الفئات الأعلى. ودليل ياماها يضيف تحذيرَين يخصّان البراغي كلّها: لا تدرها أبعد من حدَّيها الأقصى والأدنى لئلّا تتلف الآلية، وما تجاوز المواصفة لا ينفع وقد يضرّ[6]. والمساعد نفسه ليس قطعة تُفتح في البيت: هو يحتوي غاز نيتروجين تحت ضغط عالٍ، ودليل ياماها يمنع العبث به أو محاولة فتح أسطوانته[6].
وذلك النيتروجين ليس ترفاً، فالزيت المدفوع بسرعة عبر صمّام ضيّق يميل إلى التكهّف والرغوة، والرغوة تخفض قدرة التخميد مؤقّتاً، وشحنة الغاز المضغوط هي التي تمنع ذلك[5]. وهذا سبب ما يشعر به الراكب على طريق سيّئ طويل حين يصير التعليق «ميتاً» بعد نصف ساعة ثمّ يعود بعد أن يبرد.
وترتيب العمل يوفّر عليك أسبوعاً من التخبّط. اضبط الترهّل أوّلاً بالتحميل المسبق، مع بقيّة بنود جدول الصيانة، فهو الأساس الذي يقف عليه كلّ ما بعده[9]. ثمّ اضبط الارتداد، ثمّ الانضغاط إن وُجد. وغيّر نقرة واحدة في المرّة الواحدة على طرف واحد، واركب الطريق نفسه بعدها، ودوّن ما فعلت في دفتر صغير أو في هاتفك. من يغيّر ثلاثة براغٍ معاً لا يعرف أيّها فعل الفرق، ومن لا يدوّن يعود إلى نقطة البداية في أسبوعَين.
ما لا تصلحه البراغي
البرغيّ يضبط تعليقاً سليماً، ولا يصلح تعليقاً منتهياً. دليل ياماها يطلب فحص الشوكة على أمرَين: حالة الأنابيب الداخلية من الخدوش والتلف والتسريب الزائد، ثمّ عملها. والفحص الثاني لا يحتاج أداة: ضع الدراجة على أرض مستوية وامسكها قائمة، واضغط الفرامل الأمامية، وادفع المقود إلى الأسفل بقوّة مرّات، وراقب هل تنضغط الشوكة وترتدّ بسلاسة[6]. إن لم تفعل، فالمكان ورشة لا مفتاح.
وبعد أيّ سقوط، ولو كان وقوفاً على الجنب في موقف، يستحقّ مقدَّم الدراجة فحصاً ثانياً. أنبوب شوكة ملتوٍ بدرجة لا تراها العين يجعل الشوكة تنضغط بخشونة أو تعلق في نقطة من مشوارها. والمشابك الملتوية تجعل المقود يبدو مائلاً والعجلة مستقيمة أو العكس. والفحص السريع: قف أمام الدراجة وامسك العجلة بين ركبتَيك، ثمّ انظر هل يقع المقود متعامداً معها؛ وادفع الشوكة إلى آخر مشوارها واسمع إن كانت تعطي صوتاً أو مقاومة في موضع بعينه.
وزيت الشوكة يشيخ ويفقد لزوجته حتى لو لم يتسرّب منه شيء، فيصير التخميد رخواً مع الوقت رخاوةً تدريجية لا يلاحظها صاحبها. وفي النسخة الأولى أعطيتُ لهذا فاصلاً بالكيلومترات ونسبتُه إلى «كثير من الأدلّة»، وأسحبه. أدلّة المالك التي بين يديّ لا تذكر فاصلاً لتبديل زيت الشوكة أصلاً، وتكتفي بفحص التسريب والسلاسة، والفاصل مكانه دليل الخدمة.
وبند ثالث يغفله الجميع ولا يظهر في أيّ برغيّ: مفصل ذراع التعليق. دليل ياماها يضعه في جدول التشحيم على شحم ليثيوميّ عند فاصل محدّد ويطلب أن يقوم به الوكيل[6]. ومفصل جفّ شحمه يعطي إحساساً غامضاً بعدم الثبات في المنعطف لا تفسّره الإطارات ولا التعليق، ثمّ يأكل محاملَه.
ومثله وصلات المساعد الخلفيّ في الدراجات التي تستعملها. محاملها إبرية صغيرة تعمل تحت حمل عالٍ وحركة قصيرة متكرّرة، وهي أوّل ما يصدأ في دراجة تُغسل كثيراً وتُشحَّم قليلاً. وفحصها لا يحتاج فكّاً: ارفع العجلة الخلفية عن الأرض، وأمسك الذراع من طرفه، وحرّكه إلى الأعلى والأسفل ببطء. حركة ناعمة متّصلة تعني محامل سليمة، وخشونة أو نقرة أو مقاومة متقطّعة تعني محملاً بدأ يأكل نفسه، وثمن تأجيله أن يأكل معه مقعده في الذراع.
أيّ إعداد لأيّ طريق
في سوريا والخليج ومصر الدراجة الغالبة 125 أو 150 بشوكة تقليدية ومساعدَين خلفيَّين بخمسة مواضع، والضبط كلّه يبدأ وينتهي عند التحميل المسبق. اضبطه لوزنك الحقيقيّ بعُدّتك، لا لوزن المصنع الافتراضيّ، وارفعه حين تحمل راكباً ثانياً. والطرق التي فيها حفر عميقة تستفيد من موضع أليَن، شرط ألّا يصل التعليق إلى آخر مشواره مع كلّ حفرة.
وفي سوق الدراجات المستعملة عندنا أكثر عيوب التعليق شيوعاً واحد: شوكة تسرّب زيتها منذ شهور ولم تُصلَّح. صاحبها يعتاد الإحساس تدريجياً فلا ينتبه، والمشتري يراها بقعة زيت على الأنبوب فيساوم بها. والإصلاح فيها أرخص ممّا يُظنّ إن اقتُصر على جلدتَي المنزلق وزيت جديد، والمكلف هو تأجيله حتى يخدش الأنبوب المصقول نفسه، فعندها تصير القطعة كلّها للتبديل. وأنبوب مخدوش ينزف زيتاً على قرص الفرامل الأمامي، وهذا خطر يتجاوز الراحة إلى المسافة التي تحتاجها لتقف.
وفي أوروبا وأمريكا الشمالية تعرض الأسواق نوابض بمعدّلات مختلفة ومساعدات ما بعد البيع بأسعار معقولة. وهنا يصير سؤال معدّل النابض مطروحاً فعلاً لمن يزن كثيراً أو قليلاً عن المتوسّط. والقاعدة التي أعمل بها في الحالتَين واحدة: قِس الترهّل أوّلاً، فإن لم يستقم بالتحميل المسبق وحده فالمشكلة في النابض، وشراء نابض بمعدّل صحيح أرخص وأنفع من مساعد كامل باهظ.
خلاصة عملية
قِس الترهّل قبل أن تلمس برغيّاً، بمساعدة شخص ثانٍ وشريط قياس، ثلاث قراءات لا واحدة. اضبط التحميل المسبق ليقع الترهّل في نطاق دليلك أو بين 30 و40 ميليمتراً، واضبط المساعدَين على الموضع نفسه إن كانا اثنَين. ولا تقفز بين طرفَي مجال الضبط. وإن أردت ضبط الارتداد فأدره حتى يقف ثمّ عُدّ اللفّات راجعاً، وغيّر نقرة واحدة في المرّة واركب قبل أن تغيّر أخرى. وافحص أنابيب الشوكة من التسريب مع كلّ غسيل، وادفع المقود بقوّة مرّة في الشهر واسمع كيف تعود.
الهيكل يحمل، والتعليق يمتصّ، والإطار يلتصق بالأرض. ويبقى السؤال الذي يقرّر نجاتك حين يخرج أحدهم أمامك فجأةً: كيف تتوقّف هذه الكتلة؟ عن الفرامل، والقرص والحذّاء، ونظام منع الانغلاق وما يفعله فعلاً، مقال نظام الفرامل، المقال التالي.
المصادر
- ويكيبيديا الإنجليزية، مقال «Motorcycle frame»: أنواع الهياكل من العمود الفقريّ والمهد المفرد والمزدوج إلى الأنبوبيّ الذي يصل رأس التوجيه بمفصل ذراع التعليق بأقصر طريق ممكن بأنابيب في تثليث متتابع، والمزدوج العارضة الذي تلتفّ عارضتاه حول المحرّك لتصلا الطرفَين بأقصر مسافة طلباً للصلابة، والهيكل أحاديّ الغلاف، والمحرّك المثبَّت تثبيتاً صلباً بوصفه عنصراً مجهَداً، ومواد الهياكل من الفولاذ الأنبوبيّ والألمنيوم إلى ألياف الكربون والمغنيسيوم والتيتانيوم.
- ويكيبيديا الإنجليزية، مقال «Motorcycle fork»: الشوكة التلسكوبية أنابيب تحوي النوابض والمخمّد في داخلها، ومزاياها البساطة والكلفة والوزن، والشوكة المقلوبة تضع المنزلق بمجموعة النابض والمخمّد في الأعلى مثبَّتاً في المشبك والأنبوب الداخليّ في الأسفل فتقلّ الكتلة غير المعلّقة وتزيد الصلابة، وعيبها أنّ تسريب جلدة المنزلق يُفرغ الزيت فيضيع التخميد، والشوكة ومواضع تثبيتها هي التي تحدّد زاوية الميل والمقدار التتبعيّ.
- ويكيبيديا الإنجليزية، مقال «Motorcycle suspension»: الشوكة التلسكوبية أشيع تعليق أماميّ، وذراع التعليق يدور على محامل في الهيكل ومحور العجلة في طرفه الآخر، وقفز مشوار العجلة الخلفية في السبعينيات والثمانينيات من نحو 9 إلى 10 سنتيمترات إلى نحو 30، وتفوّق المساعد الواحد على المساعدَين حتى صار القاعدة، والذراع أحاديّ الجانب يزيد الكتلة غير المعلّقة، والتحميل المسبق يضبط موضع التعليق الابتدائيّ تحت وزن الدراجة والراكب، والترهّل الكلّيّ هو الفرق بين الطول ممدوداً والطول محمَّلاً، وتخميد قضيب الثقب مقابل شوكة الخرطوشة بصمّامات الشرائح وتخميدها المتناقص.
- ويكيبيديا الإنجليزية، مقال «Bicycle and motorcycle geometry»: زاوية محور التوجيه تُقاس عن العمود الرأسيّ، والمقدار التتبعيّ هو المسافة الأفقية بين نقطة تلامس العجلة الأمامية بالأرض والنقطة التي يقطع فيها محور التوجيه الأرض، ومقدار أكبر يزيد الثبات ويزيد جهد التوجيه ومقدار أقلّ يخفّف التوجيه ويقلّ الثبات، وإزاحة الشوكة هي المسافة العمودية بين محور التوجيه ومركز العجلة وزيادتها تنقص المقدار التتبعيّ، وقاعدة العجلات وأثرها في الثبات الطوليّ.
- ويكيبيديا الإنجليزية، مقال «Shock absorber»: النوابض وحدها تخزّن الطاقة ولا تبدّدها، والمخمّد الهيدروليكيّ يدفع السائل بين حجراته عبر ثقوب وصمّامات فيحوّل طاقة الصدمة إلى حرارة، والصمّامات الداخلية تسمح بأن يكون المخمّد ليّناً في الانضغاط وأقسى في الارتداد، وشحنة النيتروجين منخفضة الضغط تمنع تكهّف الزيت ورغوته التي تخفض قدرة التخميد مؤقّتاً.
- ياماها، «Owner’s Manual MT07M/MT07MC (MT-07)»، نسخة السوق الأمريكية 2021 (ملفّ PDF): المساعد الخلفيّ مزوَّد بحلقة ضبط للتحميل المسبق وبرغيّ لضبط قوّة الارتداد، ولا تُدار الضوابط أبعد من حدَّيها الأقصى والأدنى لئلّا تتلف الآلية، ولضبط الارتداد يُدار البرغيّ في اتّجاه الزيادة حتى يقف ثمّ تُعدّ اللفّات في اتّجاه النقصان، وما تجاوز المواصفة غير فعّال وقد يتلف التعليق، والمساعد يحتوي نيتروجيناً عالي الضغط فيُمنع العبث به أو فتح أسطوانته، وفحص الشوكة على الخدوش والتلف والتسريب الزائد ثمّ فحص عملها بالضغط على المقود بقوّة مرّات مع شدّ الفرامل الأمامية والدراجة قائمة على أرض مستوية، وتشحيم مفاصل ذراع التعليق بشحم ليثيوميّ عند الفواصل المحدّدة لدى الوكيل.
- هوندا، «Owner’s Manual GLR1251WH / CB125F» (ملفّ PDF): التحميل المسبق للمساعدَين الخلفيَّين يُضبط بمفتاح ذي سنّ من عدّة الدراجة ليناسب الحمل أو سطح الطريق، والموضع الأوّل أقلّ تحميلاً والمواضع من الثالث إلى الخامس أكثر، والموضع القياسيّ هو الثاني، ولا يُدار الضابط أبعد من حدوده، ويُضبط المساعدان الأيمن والأيسر على التحميل نفسه، ومحاولة الانتقال مباشرةً من الموضع الأوّل إلى الخامس أو العكس قد تتلف المساعد.
- آري هينينغ، مجلّة موتورسايكليست، «Motorcycle Suspension: How-To Adjust Rider Sag»، 3 أيّار 2015: قياس ترهّل الراكب وضبطه أوّل خطوة في ضبط تعليق أيّ دراجة، وهو الذي يضع ارتفاع الدراجة وخلوصها عن الأرض وزاوية ميلها ومقدارها التتبعيّ في مجالها الصحيح، والنطاق المعتاد لدراجة الطريق من 30 إلى 40 ميليمتراً أماماً وخلفاً، وطريقة القياس بثلاث قراءات تحسب حساب الاحتكاك الداخليّ، والقراءة تكشف إن كان معدّل النابض مناسباً لوزن الراكب.
- إيفانز برازفيلد، مجلّة موتورسايكل، «MO Wrenching: How To Set Suspension Sag»، 19 أيلول 2017: الترهّل المقيس والراكب بعُدّته على الدراجة من 30 إلى 35 ميليمتراً للطريق ومن 25 إلى 30 للحلبة، والترهّل الحرّ بوزن الدراجة وحدها بين صفر وخمسة ميليمترات خلفاً، وانعدام الترهّل الحرّ يعني نابضاً أليَن من اللازم استُدرِك بتحميل مسبق زائد، وكثرته تعني نابضاً أقسى من اللازم، وطريقة القراءات الثلاث لتجاوز الاحتكاك، وضبط الترهّل يسبق كلّ ضبط آخر.
